碳纤增强尼龙（ePAHT-CF ）（已停产）
碳纤增强尼龙（ePAHT-CF ）是eSUN易生与LUVOCOM雷孚斯合作的一款基于PA6开发的材料，加入了15%高刚性的碳纤维，高强度，高刚性，机械性能与热学性能高于其他易生尼龙系列产品；可在很多场合替代金属使用；制件连续使用温度可达150℃，短期使用温度可达180℃；低收缩率，打印时不易翘边和开裂，打印物品表面哑光细腻。（该产品目前已停产，暂无库存，若您有大批量定制需求，请通过留言方式联系我们进行咨询。）
颜色:
直径尺寸：
净重：
- * 描述:
-
介绍
eSUN与LUVOCOM雷孚斯合作的一款基于PA6开发的材料，加入了15%高刚性的碳纤维，高强度，高刚性，机械性能与热学性能高于其他易生尼龙系列产品；可在很多场合替代金属使用；制件连续使用温度可达150℃，短期使用温度可达180℃；低收缩率，打印时不易翘边和开裂，打印物品表面哑光细腻。
卖点
高强度
高韧性
高刚性
高抗冲击
耐化性耐热性
耐磨性
哑光表面效果
抗静电
优异的可打印性
- * 应用

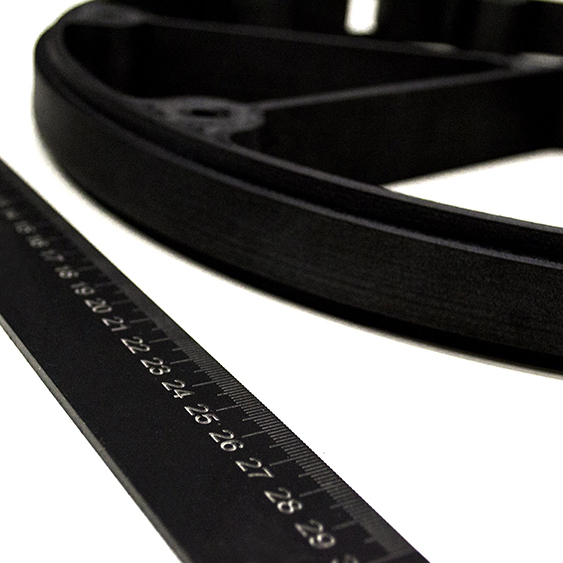

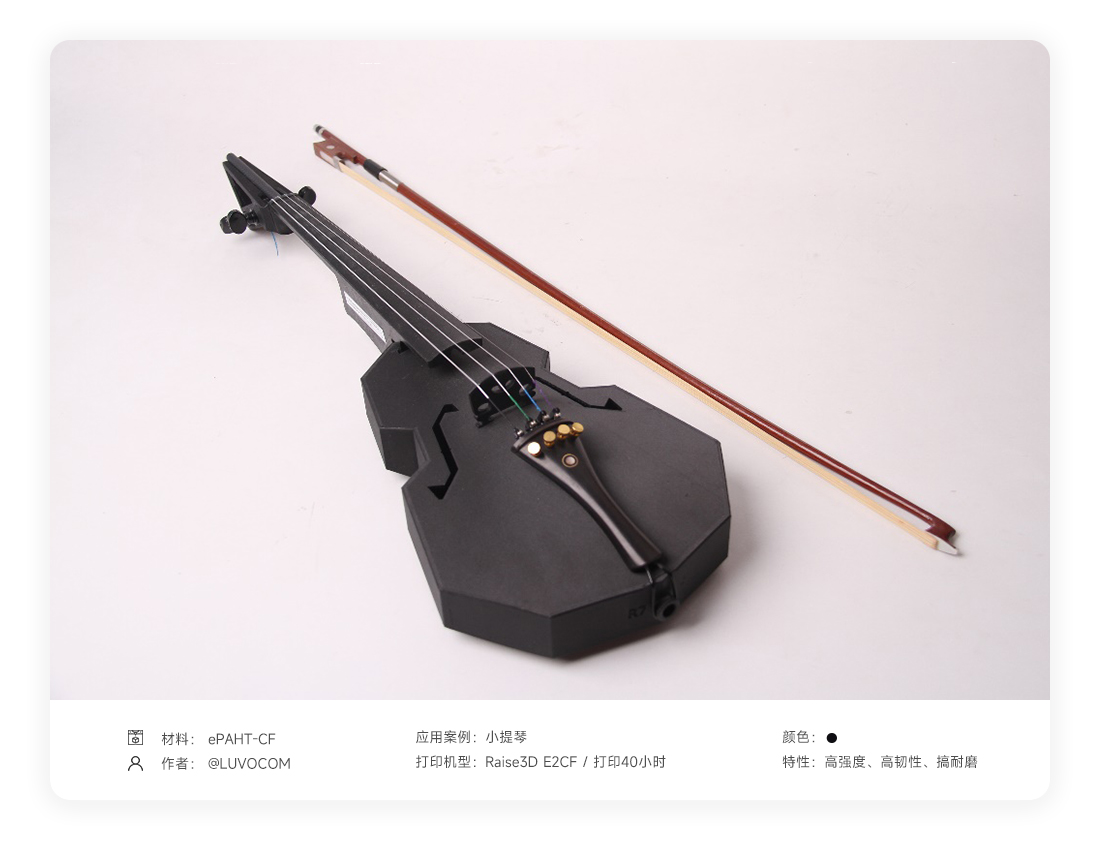

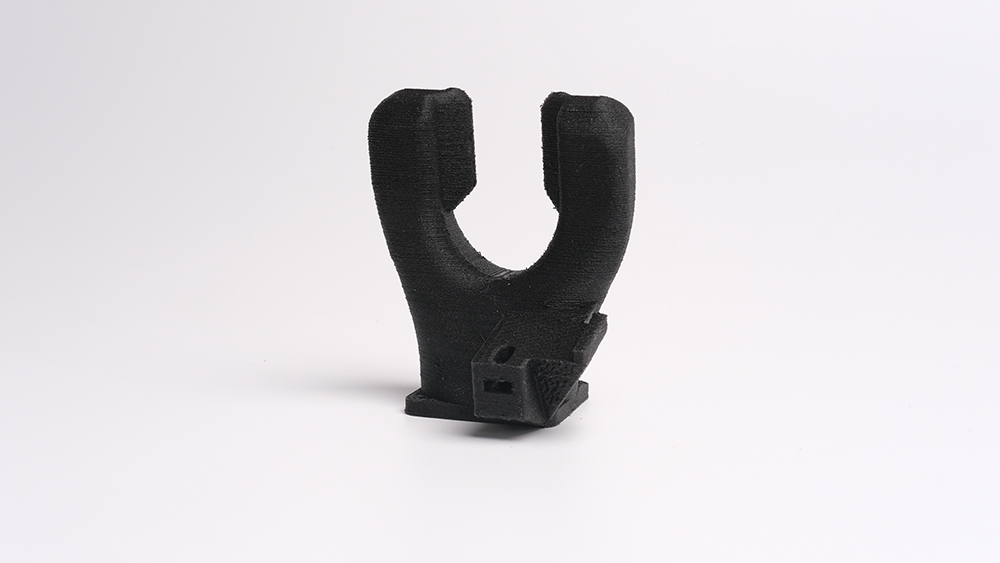

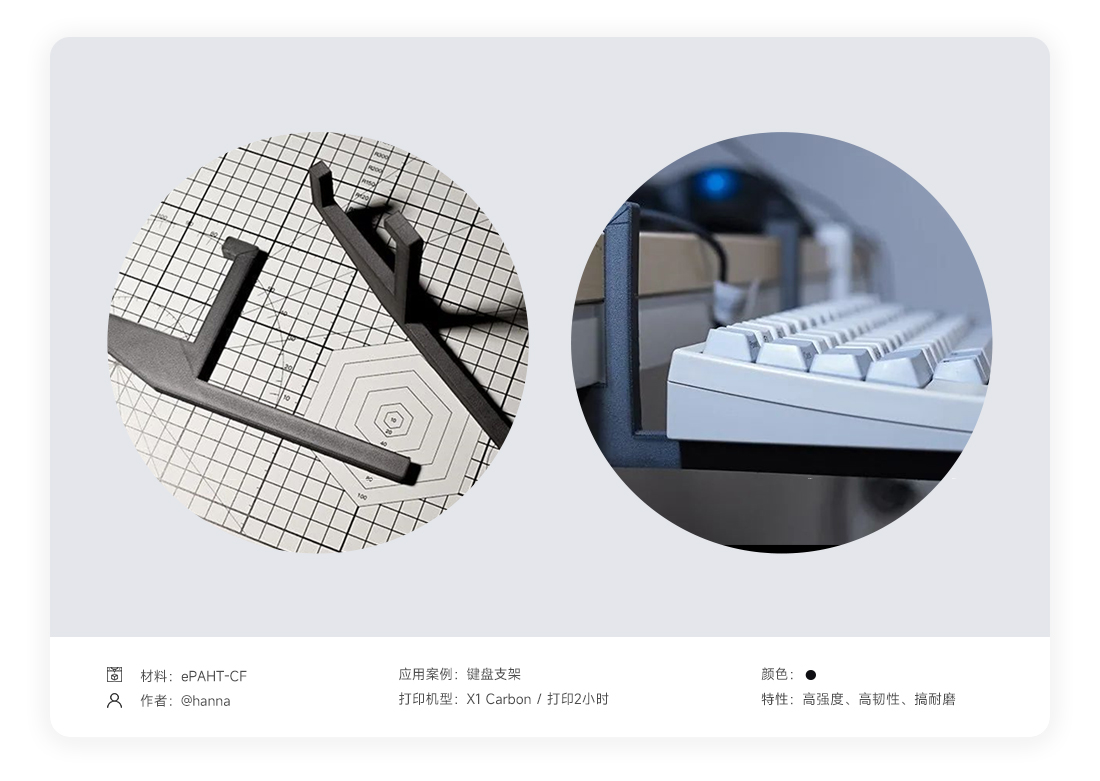

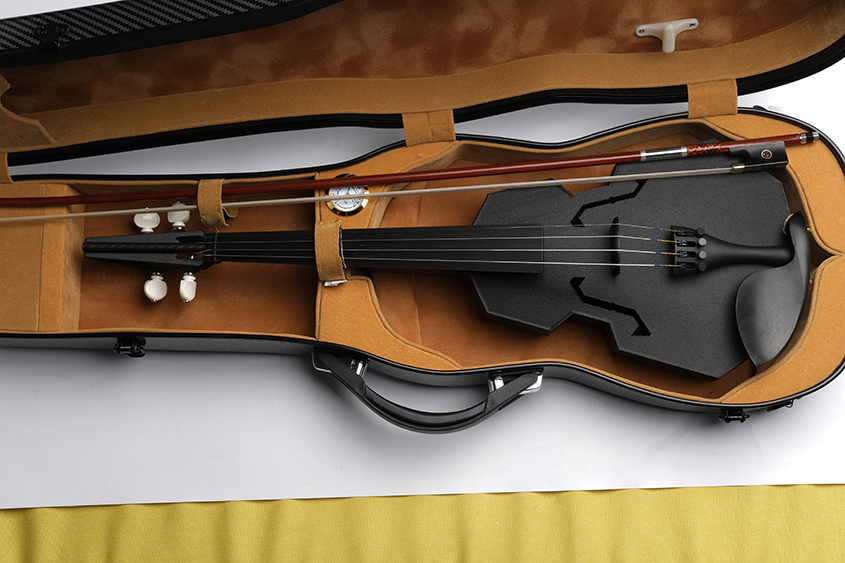

- * 打印模型
-
| 3D打印材料参数信息 | |
|---|---|
| 3D打印材料 | ePAHT-CF |
| 密度 Density(g/cm3) | 1.4 |
| 热变形温度 Heat Distortion Temp(℃,0.45MPa) | 190 |
| 熔融指数 Melt Flow Index(g/10min) | 19.68(270℃/2.16kg) |
| 拉伸强度 Tensile Strength(MPa) | 173.37 |
| 断裂伸长率 Elongation at Break(%) | 8.93 |
| 弯曲强度 Flexural Strength(MPa) | 171.64 |
| 弯曲模量 Flexural Modulus(MPa) | 5612.41 |
| 悬臂梁缺口冲击强度 IZOD Impact Strength(kJ/㎡) | 12.74 |
| 耐候性 Durability | 10/10 |
| 可打印性 Printability | 8/10 |
| 推荐打印参数 | |
| 打印温度 Extruder Temperature(℃) | 260 – 300℃ 推荐温度：280℃ |
| 底板温度 Bed temperature(℃) | 45 – 60°C |
| 风扇速度 Fan Speed | 0% |
| 打印速度 Printing Speed | 40 – 100mm/s |
| 热床 Heated Bed | Optional |
| 推荐平台 Recommended Build Surfaces | 美纹纸，PVP固体胶，PEI |
| 特点 | |
| 灵活 Flexible | —— |
| 弹性 Elastic | —— |
| 抗冲击 Impact Resistant | √ |
| 软 Soft | —— |
| 复合 Composite | √ |
| 抗紫外线 UV Resistant | —— |
| 防水 Water Resistant | —— |
| 可溶性 Dissolvable | —— |
| 耐热 Heat Resistant | √ |
| 耐化学性 Chemically Resistant | √ |
| 耐疲劳 Fatigue Resistant | —— |
| 需要烘干 | √ |
| 需要加热床Heated Bed Required | —— |
| 打印建议 | 烘干70℃/>12h，使用硬化钢、红宝石喷嘴 |
1.ePAHT-CF打印前需要进行烘干(70℃/＞12H)以达到最佳打印效果，打印时建议与eBOX料盒配套使用
2.ePAHT-CF线条刚性较强，不易弯折，在送料管道中，应尽量避免线材过度弯折
3.ePAHT-CF非常容易磨喷嘴和挤出机齿轮，建议使用硬化钢喷嘴或红宝石喷嘴，有条件可以选择硬化钢挤出机齿轮，如果打印时间长发生堵头需要更换喉管与喷嘴
4.建议设置裙边，以便更好从成型底板上取模型
5.打印时建议保温，在封闭箱体的打印机中打印，以获得更高的模型强度
-
REACH -
ROHS -
TDS
