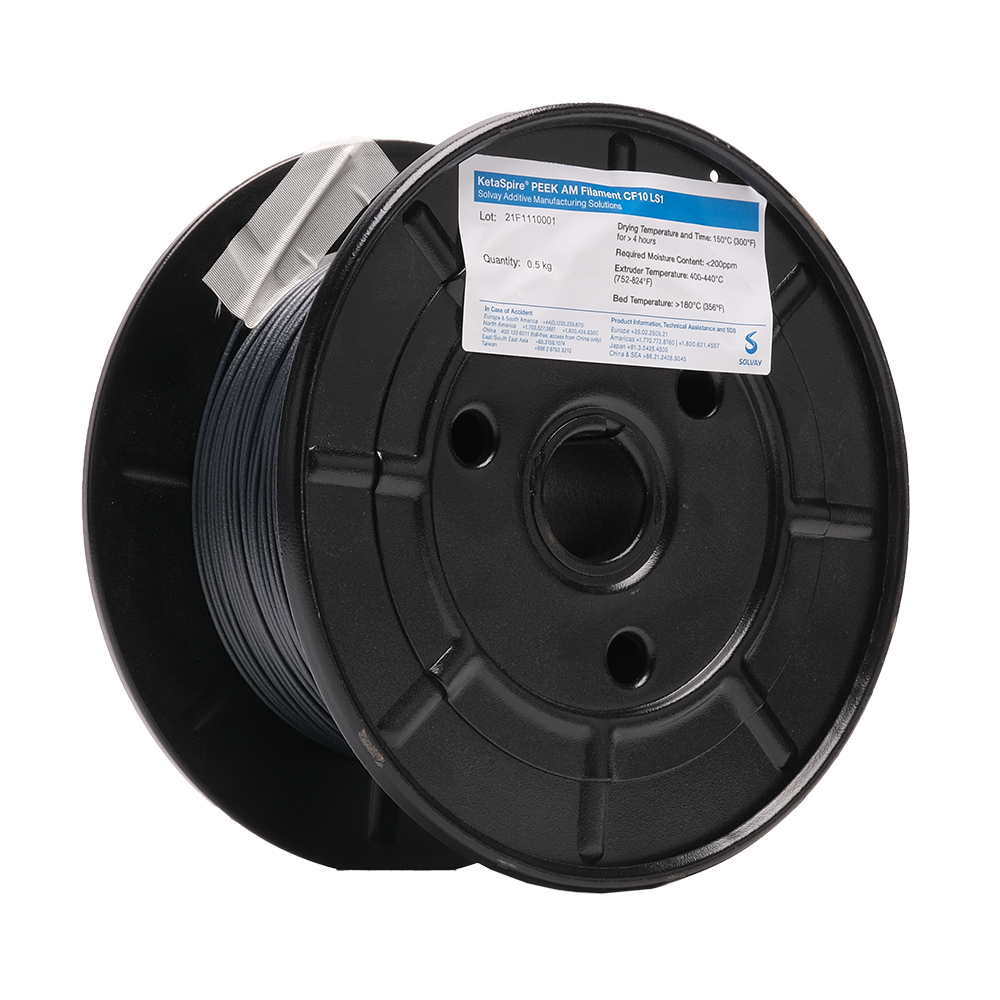

索尔维PEEK-CF10 (聚醚醚酮碳纤维)
Ketaspire® CF10 LS1 AM 线材在PEEK基体中加入10%碳纤维增强材料以提高其强度。这种材料可在240℃高温下提供优良的长期性能，包括优异的耐化学性。
颜色:
直径尺寸：
- * 描述:
-
介绍
Ketaspire® CF10 LS1 AM 线材在PEEK基体中加入10%碳纤维增强材料以提高其强度。这种材料可在240℃高温下提供优良的长期性能，包括优异的耐化学性。
卖点
高韧性
阻燃
耐热性
高强度耐化学性
良好的尺寸稳定性
良好的抗冲击性能
耐磨性
- * 应用
- * 打印模型
-
| 3D打印材料参数信息 | |
|---|---|
| 3D打印材料 | PEEK-CF10 (聚醚醚酮碳纤维) |
| 密度 | 1.33g/cm3 |
| 拉伸模量 | 11000MPa |
| 抗拉强度断裂 | 140MPa |
| 拉伸伸长率断裂 | 1.7% |
| Izod缺口冲击强度 | 89J/m |
| 熔点 | 343℃ |
| 打印条件 | 线材至少干燥4小时，150 ℃；挤出喷头温度400-440 °C；打印基座温度180-220 °C；打印路径在XY平面中交叉填充；层厚首层0.3mm，后续各层0.1 mm；100%填充；
3向交织结构；打印速度18 mm/s。 |
1.KetaSpire® CF10 LS1 AM 线材打印前需要进行烘干(150℃/＞4H)以达到最佳打印效果，打印时建议使用密封式恒温恒湿进料仓
2.打印速度建议18mm/s以获得较好的打印质量与机械强度
3.KetaSpire® CF10 LS1 AM 线材刚性较强，不易弯折，在送料管道中，应尽量避免线材过度弯折
4.KetaSpire® CF10 LS1 AM 线材非常容易磨喷嘴和挤出机齿轮，建议使用硬化钢喷嘴或红宝石喷嘴，有条件可以选择硬化钢挤出机齿轮，如果打印时间长发生堵头需要更换喉管与喷嘴
-
MSDS -
TDS
